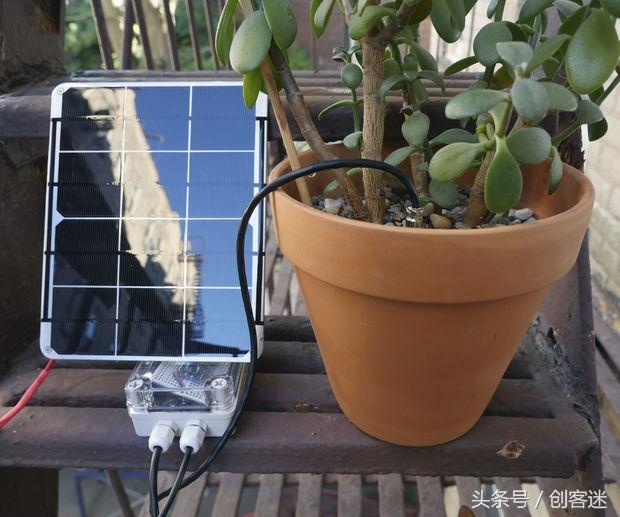

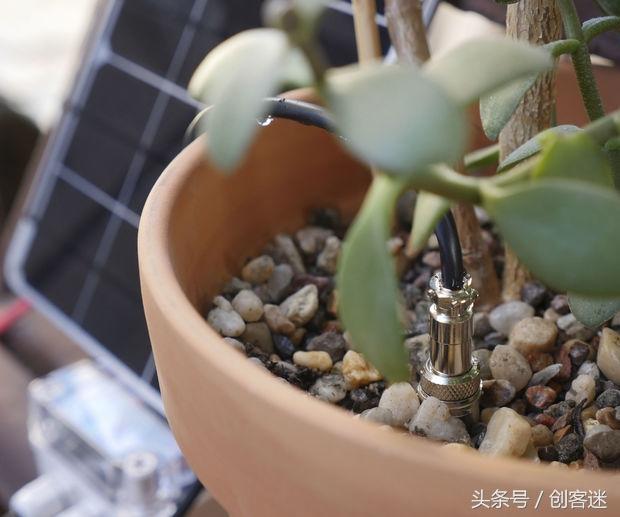

下面,我们做一个太阳能供电的土壤水分监测。它采用低功耗Arduino和ESP8266 WiFi运行。

需要准备esp8266 ,太阳能充电稳压板,热敏电阻和2.2k之上欧姆电阻,面包板(测试用的)

万能洞洞板,2600mah锂电池,土壤湿度/温度传感器,DC头,防水外壳,导线,热收缩套管,3.5W太阳能板,按钮开关,双面胶带,杜邦线

这里需要的工具:烙铁和焊锡丝,剥线钳,平口钳,镊子,打火机,万用表(可有可无),剪刀,钻头

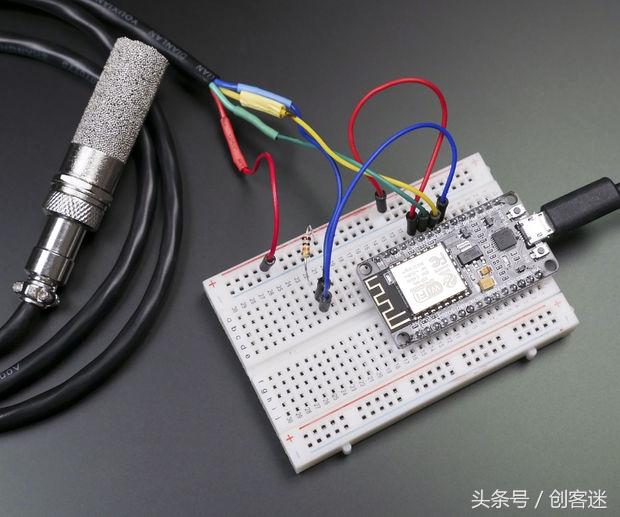

首先用面包板测试

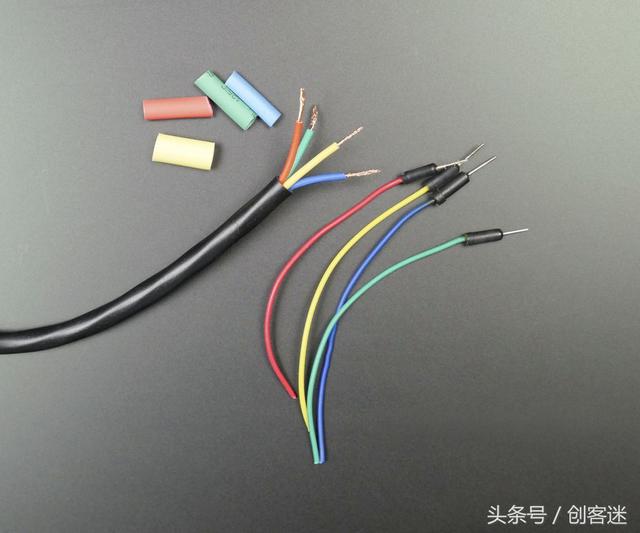

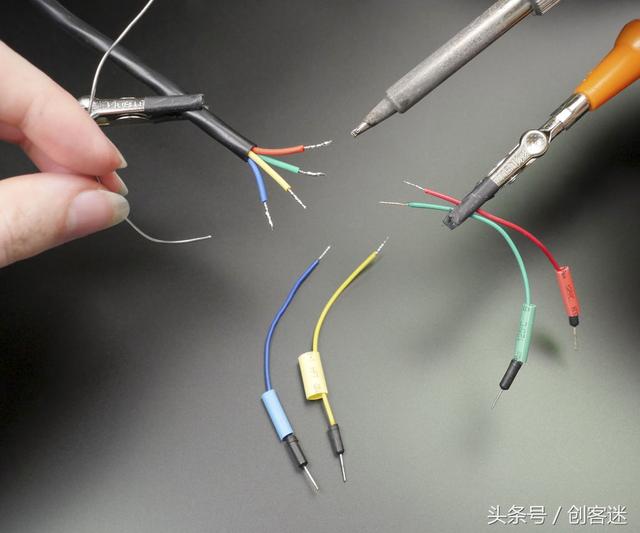

把传感器焊上杜邦线,颜色最好对应,焊之前先把套管穿上

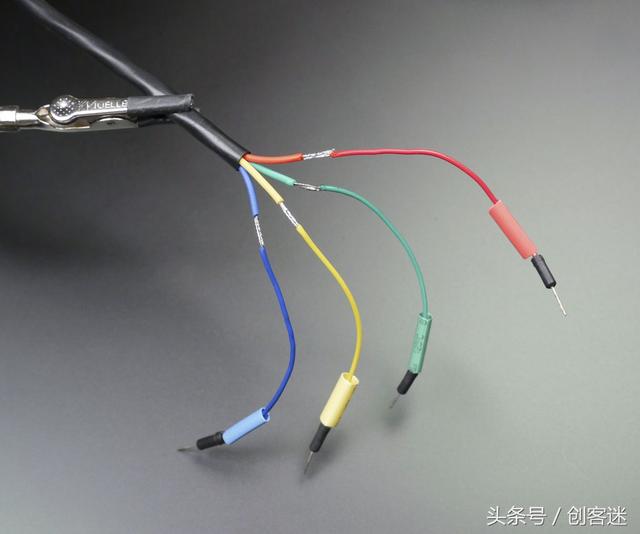

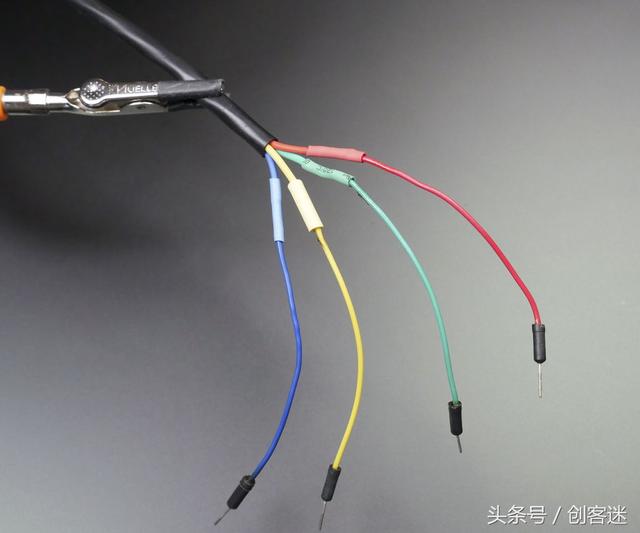

焊好一会用打火机烤紧套管

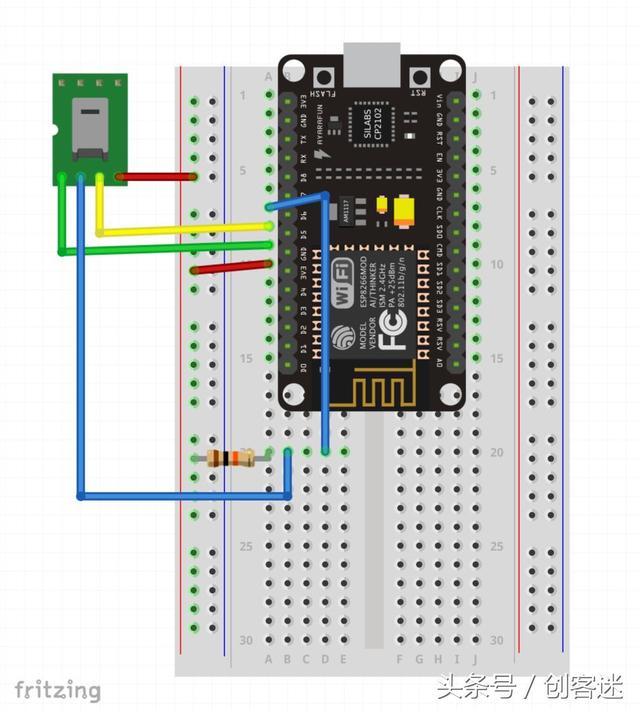

然后把esp照下图插入洞洞板,温度传感器照下图的方式连接

连接以后需要给esp8266刷入代码

需要安装一些库:

Adafruit IO Arduino https://github.com/adafruit/Adafruit_IO_Arduino

Adafruit MQTT https://github.com/adafruit/Adafruit_MQTT_Library

arduinohttpclient https://github.com/arduino-libraries/ArduinoHttpClient

代码包:http://t.cn/Rj8FBhQ

此代码是基于云数据服务Adafruit IO。程序低功耗大部分时间在休眠,会每15分钟检测土壤温度和湿度,把它的数据上传到Adafruit IO报告。需要打开代码包,修改Adafruit IO用户名和本地wifi账号和密码,然后把代码写入到你的ESP8266。然后进行测试,测试没问题就进入下一步。

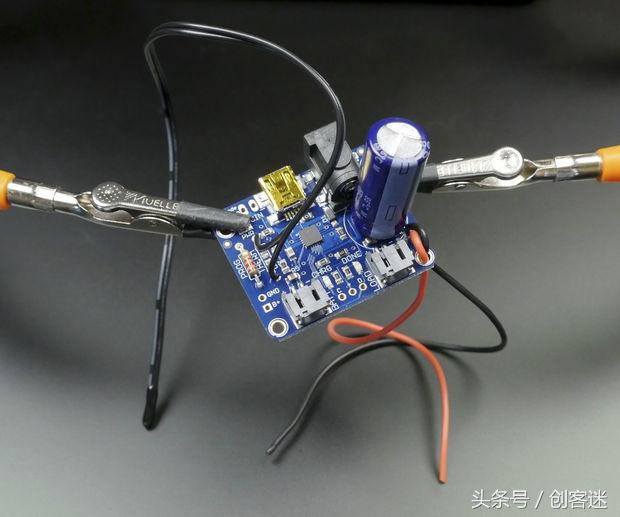

下面焊接稳压保护板,给它焊上导线

开关,保护板等等照下图跟洞洞板连接,连接以后就可以焊接在一起了

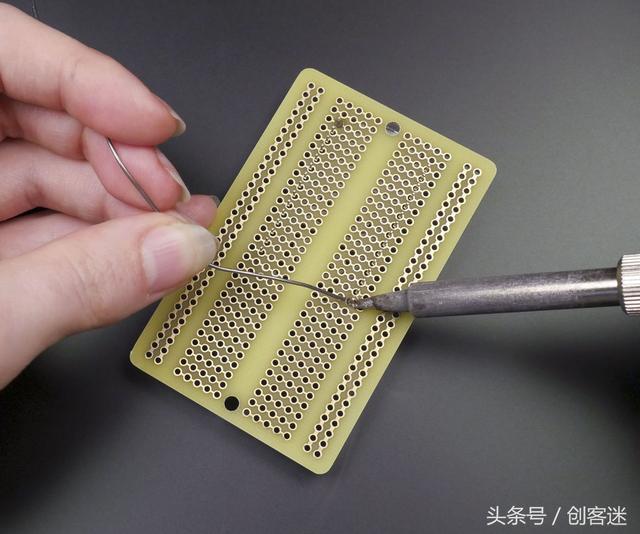

背面给针脚全部上锡,不要虚焊

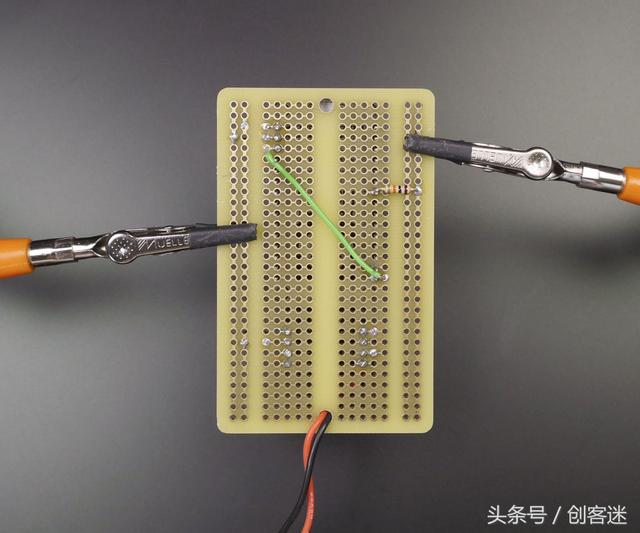

背面连接方式是这样

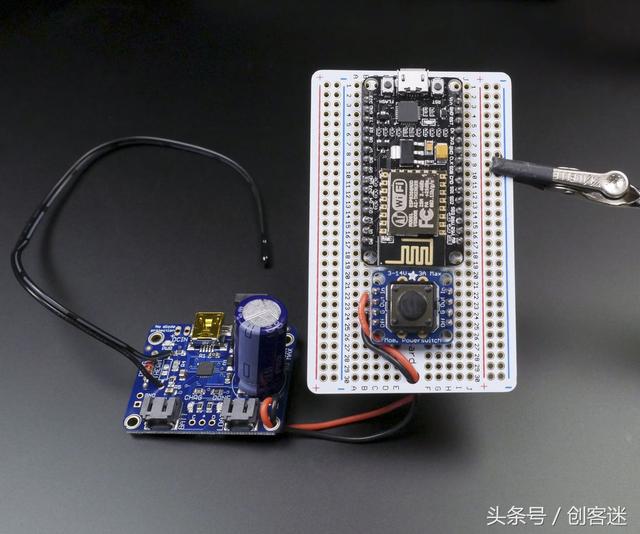

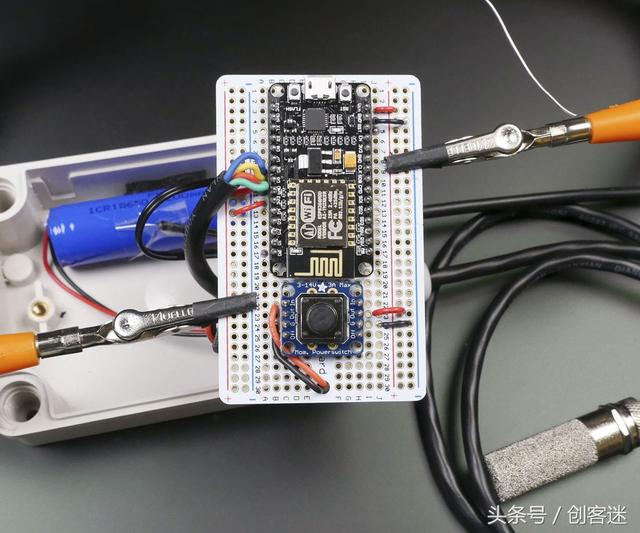

正面的样子,焊接成这样以后先放着,开始整外壳

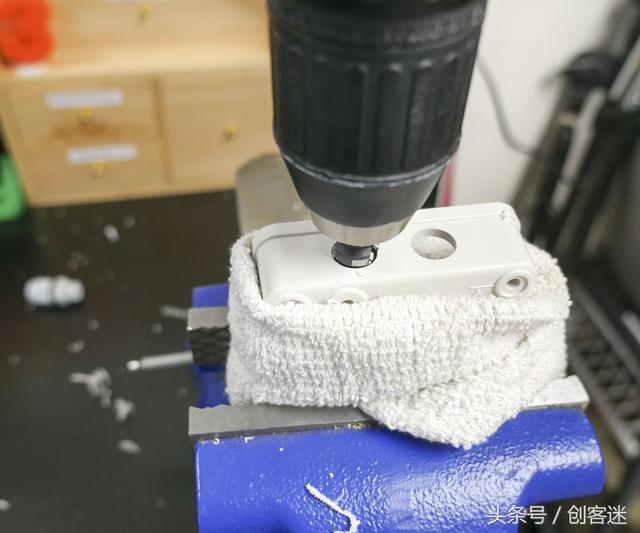

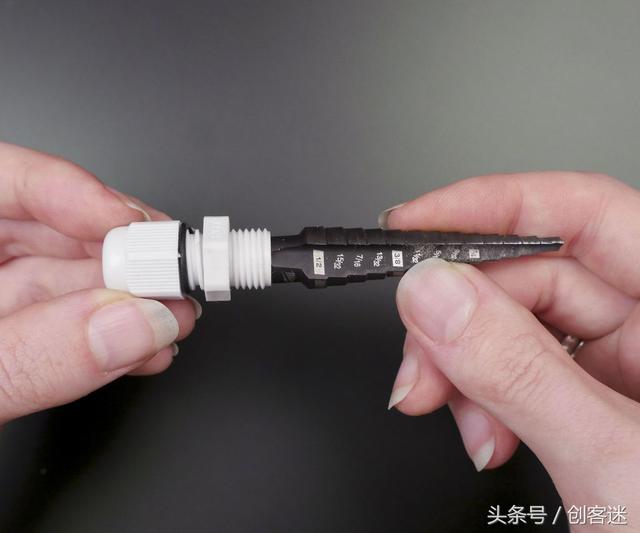

外壳打孔

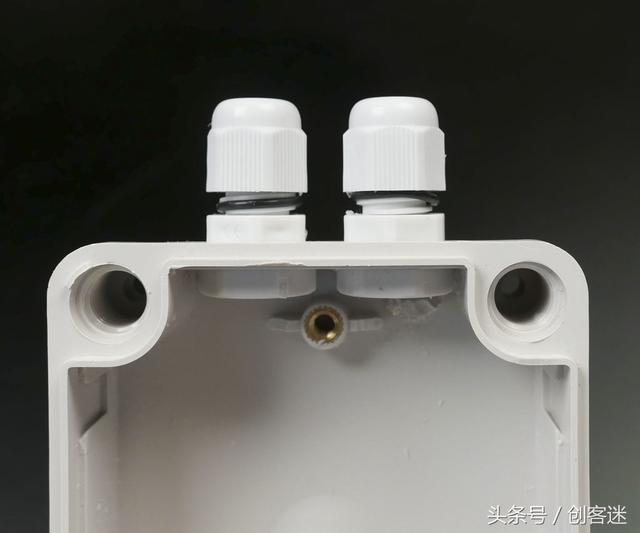

装上防水接头

然后穿入DC接头的连接线焊接

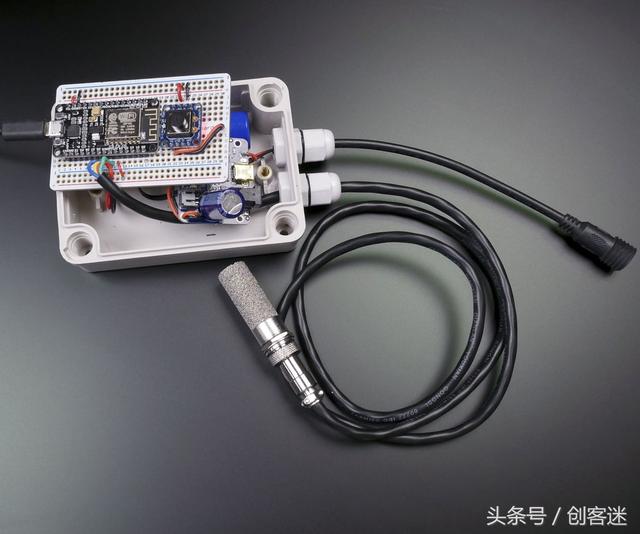

传感器也接上

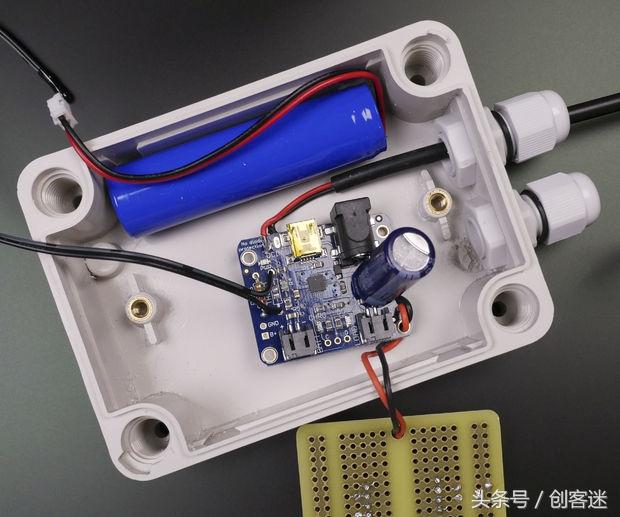

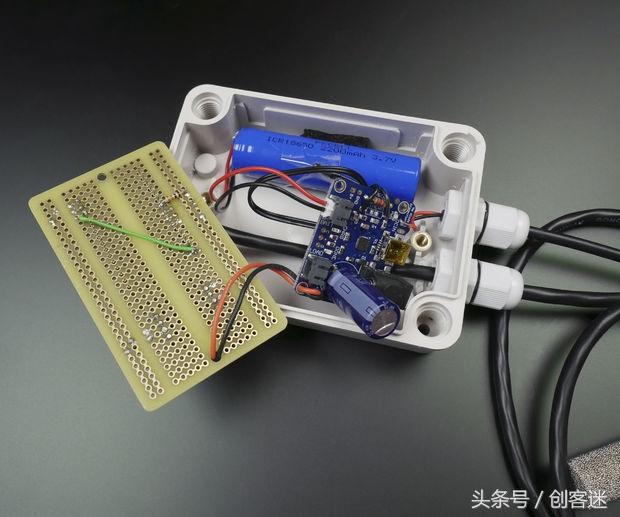

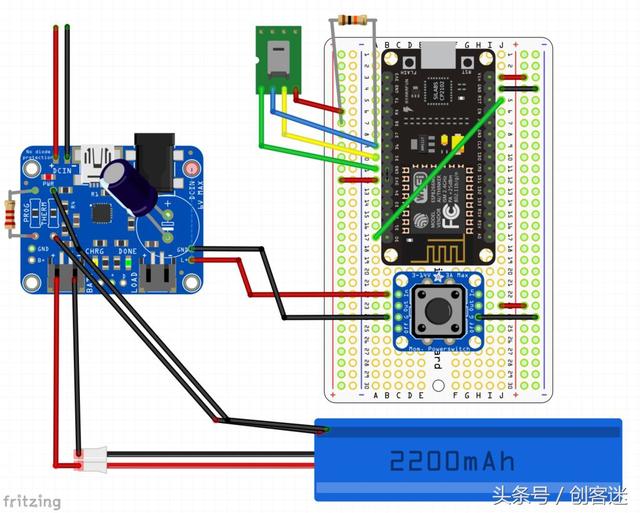

整体连接方式是这样的

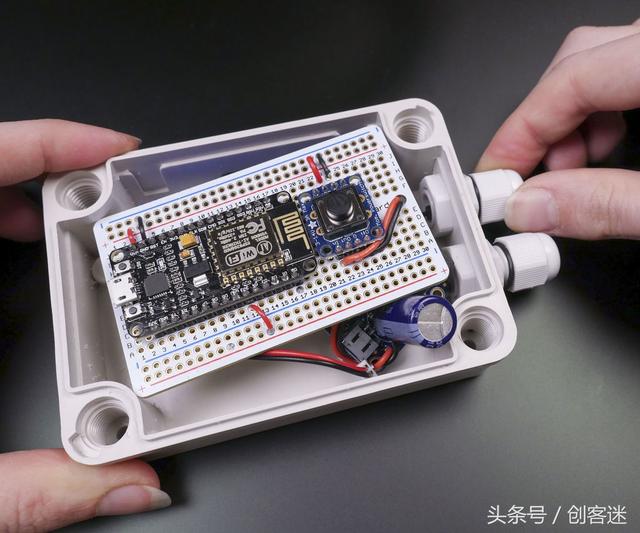

现在测试一下,没问题就要盖上盖子了

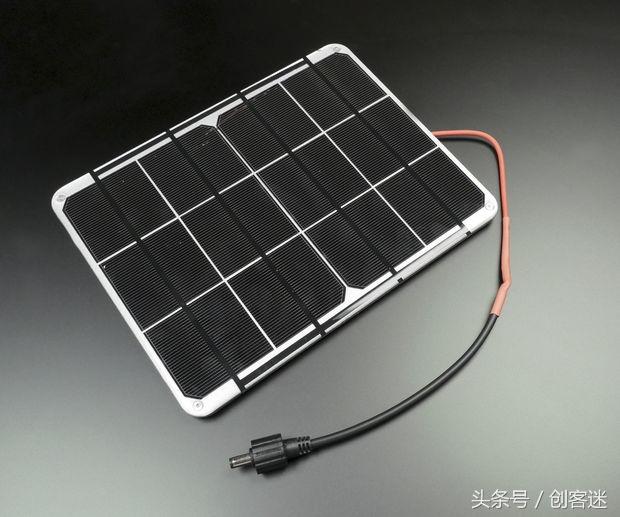

太阳能板接上DC头公头

现在就算完工了,可以用IFTTT绑定Adafruit IO,一旦土壤缺水就会发送邮件到你的邮箱
